Что такое бестраншейные технологии

Под бестраншейными технологиями понимают комплекс способов строительства и ремонта подземных коммуникаций без разработки протяжённых открытых траншей.

Ключевая идея:

• земля разрабатывается только в начальных и конечных точках трассы (так называемые стартовые и приемные котлованы);

• труба прокладывается под землёй, под дорогами, зданиями, зелёными насаждениями и другими препятствиями, не нарушая поверхность по всей длине.

Это касается как новых трубопроводов (водопровод, канализация, газ, тепло, кабельные каналы), так и восстановления существующих сетей без полной раскопки старой трассы.

Основные преимущества и ограничения

Плюсы бестраншейных технологий

• Минимальное разрушение покрытия и благоустройства: асфальт, плитка, газоны практически не страдают.

• Сокращение сроков работ: отпадает необходимость вести многокилометровые раскопки и их обратную засыпку.

• Меньше транспорта и грунта: нет больших объёмов вывоза/подвоза, снижается нагрузка на дороги и дворы.

• Возможность пересекать дороги, ж/д линии, реки, плотную застройку без перекрытия движения.

Именно поэтому такие методы активно используют коммунальные службы и подрядчики, работающие в плотной городской среде.

Ограничения и минусы

• Требуется специализированная техника и квалификация персонала, что увеличивает «входной порог» и ошибки недопустимы.

• Не все грунты одинаково удобны: сложные геологические условия могут потребовать более дорогих методов или предварительных изысканий.

• Есть ограничения по диаметру и длине участка в зависимости от конкретной технологии.

Поэтому выбор метода всегда привязывают к задаче: длина перехода, диаметр трубы, тип грунта, наличие рядом других коммуникаций.

Основные методы бестраншейного строительства

На практике используют несколько групп технологий, отличающихся глубиной, длиной, точностью и назначением.

1. Горизонтально‑направленное бурение (ГНБ, HDD)

Суть метода:

• из стартового котлована бурят пилотную скважину по заданной траектории;

• затем скважину последовательно расширяют;

• в готовый канал протягивают трубу или футляр.

Особенности:

• высокая точность, возможность обходить препятствия;

• подходит для переходов под дорогами, реками, ж/д и другими препятствиями;

• длина перехода может достигать сотен метров и более.

Применяют для прокладки напорных и безнапорных трубопроводов, кабельных линий, футляров под будущие коммуникации.

2. Микротоннелирование

Это разновидность тоннельной проходки малых диаметров.

Характеристики:

• применяется на большой глубине и при значительной длине;

• используется управляемый щит, который разрабатывает грунт, а за ним проталкивают железобетонные или стальные трубы;

• часто применяется для коллекоров, крупных канализационных и дренажных систем.

Метод дорогой и технически сложный, но позволяет работать под плотной застройкой и сложной инфраструктурой без просадок поверхности.

3. Управляемый и неуправляемый прокол, пневмопробойники

Используются для сравнительно коротких переходов (под дорогами, дворами, небольшими препятствиями).

• Неуправляемый прокол: специальный наконечник проталкивают в грунт, формируя канал, затем затягивают трубу.

• Пневмопробойник («кроты»): вибро‑ или ударная установка «продавливает» грунт, создавая ход для трубы.

Плюсы:

• относительно недорого;

• минимальные раскопки;

• подходит для диаметров, характерных для водопровода, канализации, кабельной канализации.

Минусы — меньшая точность, чем у ГНБ; метод не всегда подходит для сложных грунтов или длинных трасс.

4. Direct Pipe и гибридные технологии

Современный пример — Direct Pipe, гибрид ГНБ и микротоннелирования.

Особенности:

• непилотируемая управляемая система, где труба продвигается одновременно с разработкой грунта;

• подходит для сложных переходов под реками, дорогами, где важна стабильность и контроль траектории;

• позволяет работать на значительной глубине с большой длиной перехода.

Такие технологии применяют на крупных магистральных газо‑ и нефтепроводах, но подход постепенно масштабируют и на другие инженерные сети.

Бестраншейный ремонт: без вскрытия всей трассы

Помимо прокладки новых трубопроводов, бестраншейные технологии широко используют для ремонта и реконструкции старых сетей.

Основные подходы:

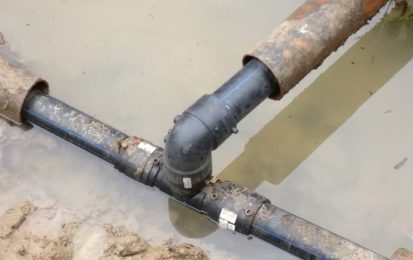

Релаининг (втягивание новой трубы в старую)

Старая труба остаётся в грунте и работает как футляр:

• внутрь затягивают новую пластиковую или композитную трубу меньшего диаметра;

• пространство может быть заполнено или оставлено пустым в зависимости от технологии.

Плюсы:

• минимум земляных работ;

• снижение риска повреждения соседних коммуникаций;

• быстрый ввод в эксплуатацию.

Разрушение старой трубы с одновременной протяжкой новой

Подходит, если:

• старая труба из хрупкого материала (чугун, керамика, асбестоцемент) и в плохом состоянии;

• нужен больший диаметр.

Суть метода:

• специальная головка разрушает старую трубу;

• за ней одновременно протягивается новая;

• грунт и обломки отжимаются в окружающее пространство.

Это позволяет обновить сеть без раскопки всей линии, в том числе под зданиями и дорогами.

Напыляемые и вкладышевые системы (CIPP, «труба в трубе»)

Используются для безнапорной канализации и лотков:

• внутрь старого трубопровода вводится гибкий вкладыш, пропитанный смолой;

• под давлением он разворачивается, прижимается к стенкам и после полимеризации образует новый монолитный канал.

Преимущества:

• минимальное вмешательство на поверхности;

• возможность работы в стеснённых условиях и в застроенных кварталах.

Когда можно и нужно обойтись без раскопок

Городская среда и плотная застройка

Бестраншейные технологии особенно оправданы:

• при пересечении автомобильных и железных дорог;

• в центре города, где важно сохранить покрытие, тротуары, историческую застройку;

• во дворах с плотной инфраструктурой и многочисленными существующими коммуникациями.

В таких условиях классические траншеи:

• перекрывают движение и доступ к зданиям;

• требуют дорогостоящего восстановления благоустройства;

• увеличивают риск повреждения других сетей.

Экологически чувствительные зоны

Без раскопок часто прокладывают:

• под руслами рек и ручьёв;

• в зонах зелёных насаждений, природных парков;

• рядом с объектами, где нельзя нарушать грунт и водный режим.

Бестраншейный переход позволяет сохранить ландшафт и минимизировать воздействие на экосистему.

Действующие промышленные и инфраструктурные объекты

На территории заводов, ТЭЦ, крупных складских комплексов и терминалов нельзя надолго отключать движение и работу.

Бестраншейная прокладка:

• позволяет быстро провести новые коммуникации под существующими дорогами и площадками;

• снижает риск остановки производства;

• упрощает модернизацию старых сетей.

Когда традиционные раскопки всё ещё уместны

Несмотря на преимущества, есть ситуации, когда классическая траншея остаётся оправданной:

• небольшие частные участки с хорошим доступом и простым благоустройством;

• полностью разрушенные сети, расположенные мелко и без «пересечения» сложных препятствий;

• случаи, когда нужно не только заменить трубу, но и полностью реконструировать лотки, колодцы, подземные сооружения.

Также иногда проще и дешевле сделать открытую траншею на свободном поле или стройплощадке без дорог и зданий, чем привлекать специальную технику.

Как выбирают метод бестраншейных работ

Решение принимают на основе:

• инженерно‑геологических изысканий (тип грунта, вода, плотность пород);

• трассы и её пересечений (дороги, здания, другие коммуникации);

• диаметра и типа трубопровода, требований по точности;

• бюджета и сроков проекта.

Например:

• для протяжённого перехода под рекой чаще выбирают ГНБ или Direct Pipe;

• для короткого перехода под дорогой во дворе — управляемый или неуправляемый прокол, пневмопробойник;

• для восстановления старой канализации в городе — релаининг или «труба в трубе» без масштабных раскопок.

Почему бестраншейные технологии становятся стандартом

Бестраншейные методы прокладки и ремонта трубопроводов уже перестали быть «экзотикой» и постепенно становятся стандартом для городских и инфраструктурных проектов.

Они позволяют:

• сохранять дороги, тротуары, газоны и застройку;

• сокращать сроки и снижать объём земляных работ;

• безопасно проходить под существующими коммуникациями и сложными объектами;

• обновлять сети с минимальными неудобствами для жителей и бизнеса.

Главное условие — грамотный выбор технологии под конкретную задачу и профессиональное выполнение работ. В этом случае «ремонт без раскопок» становится не рекламным слоганом, а реальной практикой, которая экономит ресурсы и делает городскую среду более комфортной.
